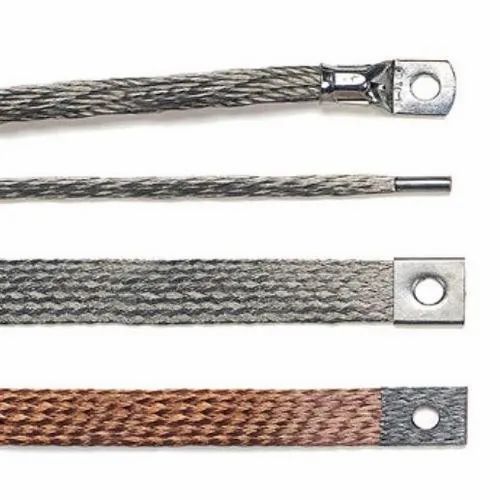

Dans la transmission de puissance et les connexions d'équipements, les fils tressés en cuivre sont largement utilisés dans les équipements industriels et les nouveaux produits énergétiques en raison de leur excellente flexibilité, aptitude à la flexion et conductivité électrique. Beaucoup de gens : puisque les fils tressés en cuivre peuvent conduire l'électricité à eux seuls, pourquoi leurs deux extrémités sont-elles serties avec des tubes en cuivre ? Il ne s’agit pas d’une redondance, mais d’un choix scientifique qui équilibre sécurité, efficacité et durabilité. Il aborde les inconvénients inhérents àfils tressés en cuivreet assure des connexions électriques plus stables.
I. Les points forts des fils tressés en cuivre sont leurs faiblesses

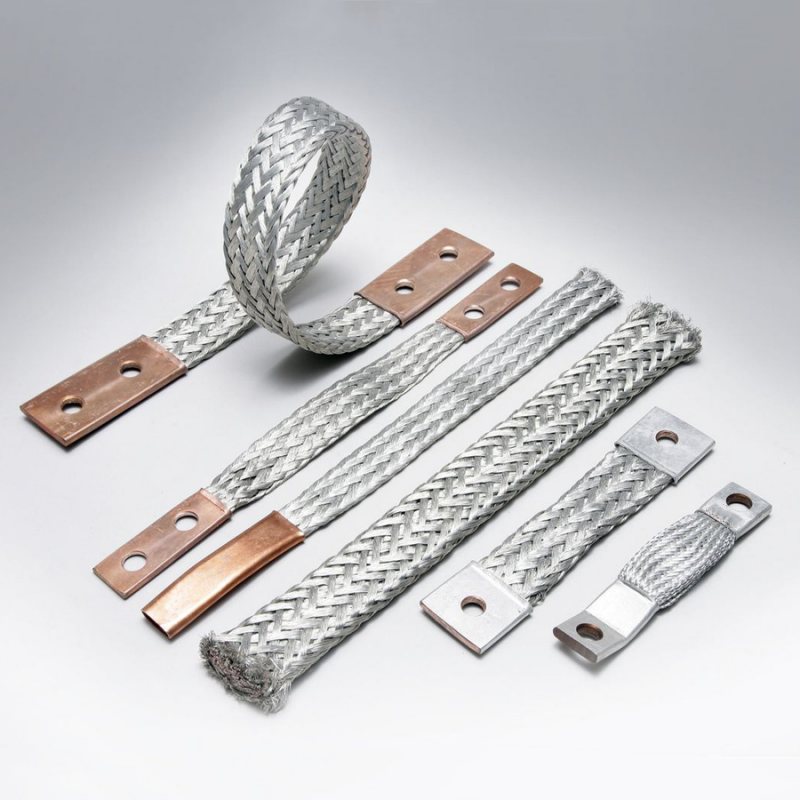

Fils tressés en cuivresont tissés à partir de plusieurs brins de fils de cuivre fins avec une densité de tressage élevée. Leur principal avantage est une flexibilité exceptionnelle, un petit rayon de courbure, une adaptabilité aux espaces étroits et aux environnements sujets aux vibrations, ainsi qu'une dissipation thermique exceptionnelle, avec une capacité de transport de courant plus élevée que les fils de cuivre monobrins de même section transversale. Cependant, la structure multibrins présente des inconvénients : contact instable (haute résistance, chauffage/oxydation facile), mauvaise résistance à la traction (sujet à la rupture des brins) et oxydation rapide des brins de cuivre fins.
Les tubes en cuivre agissent comme un « fixateur + capot de protection », compactant les brins lâches en un tout intégré pour résoudre ces inconvénients tout en conservant flexibilité et dissipation thermique, améliorant ainsi la fiabilité de la connexion.
II. Fonctions principales du sertissage des tubes en cuivre
Sertissage de tubes en cuivre de tresses de cuivren'est pas simplement destiné à façonner ; ses fonctions durent tout au long de la durée de vie, résumées en trois points clés :
1. Réduisez la résistance de contact et la perte de puissance
Les brins lâches non sertis conduisent à une zone de contact limitée et à une résistance élevée. Le sertissage à froid permet d'obtenir un contact de surface serré, augmentant la surface de contact et réduisant les espaces. Les tests industriels montrent que le sertissage standardisé réduit la résistance de contact de plus de 30 %, réduisant ainsi la perte de puissance dans la transmission à courant élevé.
2. Améliorer la résistance structurelle et prévenir la rupture des brins
Les fils tressés en cuivre manquent de résistance structurelle ; Les tubes en cuivre sertis fixent fermement les brins, dispersent les forces externes, augmentent la résistance à la traction/aux vibrations et protègent les brins des rayures. Par exemple, dans les connexions de batteries de véhicules à énergies nouvelles, elles résistent aux températures et aux vibrations extrêmes, évitant ainsi les coupures de courant.
3. Isoler l’environnement externe et prévenir l’oxydation
Les brins de cuivre s'oxydent facilement dans des environnements difficiles (humidité, brouillard salin), altérant ainsi la conductivité. Les tubes en cuivre isolent les impuretés pour ralentir l'oxydation ; Les tubes étamés/plaqués argent améliorent encore la conductivité et la résistance à la corrosion, adaptés aux stations photovoltaïques extérieures.
III. Exigences clés pour le sertissage des tubes en cuivre
Le matériau du tube en cuivre (cuivre pur courant) et les spécifications doivent correspondre au fil tressé ; la pression de sertissage doit être maîtrisée (une pression excessive casse les brins, une insuffisance entraîne un mauvais contact). Le traitement de surface doit être adapté au scénario (placage étain/argent pour la corrosion) et les brins doivent être nettoyés de l'oxyde/de la poussière avant le sertissage.
IV. Tests d'application de scénario
1. Véhicules à énergies nouvelles
Assure une transmission stable à courant élevé et résiste aux changements de vibration/température, adoptés par les grands fabricants.
2. Équipement industriel
Réduit les pertes et les pannes des transformateurs/convertisseurs de fréquence, prolongeant ainsi la durée de vie.
3. Environnements extérieurs/difficiles
Résiste à la corrosion, assurant une conductivité stable pour les équipements photovoltaïques/marins et réduisant les coûts de maintenance.
4. Électronique de précision
Les tubes en cuivre protègent les interférences électromagnétiques, assurant une transmission stable de la puissance/du signal pour les équipements médicaux/de communication.
V. Clarification des idées fausses courantes
Idée fausse 1 : le sertissage n'est qu'une question d'apparence
Il est essentiel pour la sécurité dans des conditions de courant élevé/complexes, améliorant la conductivité et la stabilité.
Idée fausse n°2 : plus c'est serré, mieux c'est
Une pression modérée est nécessaire ; Un excès casse les brins, un insuffisance provoque un mauvais contact.
Idée fausse 3 : un tube de cuivre convient à tous les scénarios
Les exigences varient : la corrosion nécessite un placage en étain/argent, le courant élevé nécessite des tubes plus épais.
Idée fausse n°4 : le sertissage ne nécessite aucun entretien
Une inspection régulière est nécessaire pour éviter le desserrage/l’oxydation dû aux vibrations/changements de température.
VI. Points clés à retenir
Avec le développement d’équipements électriques intégrés de haute puissance, le sertissage des tubes en cuivre prend de plus en plus d’importance. La sélection des bons tubes et un fonctionnement standardisé évitent les dangers et débloquent la valeur fondamentale. YIPU Metal accueille vos demandes.
