La clé pour choisir un fil tressé en cuivre plat ou un fil tressé en cuivre rond est de déterminer si votre scénario d'application valorise davantage la zone de contact et la stabilité structurelle, ou s'il valorise davantage la flexibilité de flexion et la commodité du câblage.

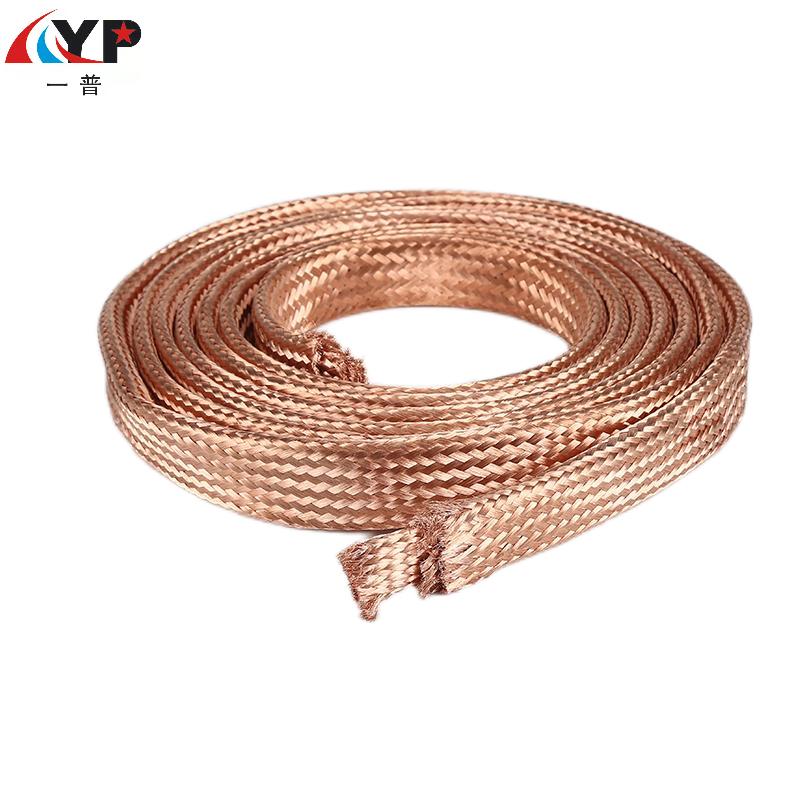

Fil plat tressé en cuivre- convient aux connexions fixes, aux applications à courant élevé et résistantes aux tremblements de terre
Si vous rencontrez les situations suivantes, privilégiez les fils plats :
-Les objets connectés sont des plaques planes, telles que les lignes de sortie de transformateur, les jeux de barres d'appareillage et les contacts de disjoncteur. Une forme plate peut parfaitement s'adapter, augmenter la zone de contact et réduire la résistance de contact.
-Il y a des vibrations dans l'équipement, par exemple lorsqu'il est connecté à des moteurs ou à de gros moteurs diesel. Sa structure de tissage peut amortir efficacement les vibrations et est plus résistante à la fatigue que les barres de cuivre monobrins.
- Nécessité d'éviter le jeu : il n'est pas facile de se disperser après la coupe, et les extrémités du filetage n'ont pas besoin de traitement spécial lors de l'installation, ce qui rend l'opération plus pratique.
-Transporter un courant élevé : dans des scénarios de courant élevé (tels que des centaines, voire des milliers d'ampères), les fils plats ont une plus grande zone de dissipation thermique et ont généralement une meilleure capacité de transport de courant que les fils circulaires de même section transversale.

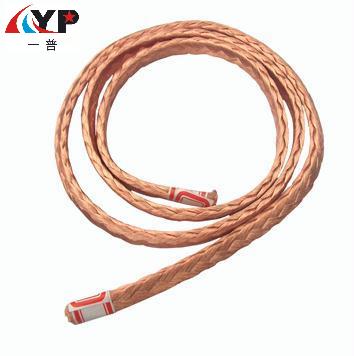

Fil rond tressé en cuivre- convient au câblage flexible, aux connexions de mouvement et aux espaces étroits
Si les caractéristiques suivantes sont remplies, les lignes circulaires constituent un choix plus approprié :
-L'espace de câblage est étroit et sinueux, comme dans les coins des armoires électriques et nécessite l'installation de conduits. La structure torsadée des fils ronds est extrêmement douce et présente un très petit rayon de courbure.
-Les composants de connexion nécessitent du mouvement, tels que les câbles de balais de charbon pour les moteurs et les joints actifs pour les robots. La flexibilité des fils circulaires les rend moins sujets à la rupture lors de flexions répétées.
-Le chemin d'installation n'est pas fixe : si la position de connexion doit être ajustée sur place, le fil rond est plus facile à plier et à façonner manuellement.
- Exigences de câblage universelles : en tant que fil flexible universel, il connecte divers composants électriques conventionnels.
Résumé:
Étape 1 : Regardez la forme de la borne de connexion
-S'il s'agit d'une borne plate (comme un jeu de barres, un jeu de barres en cuivre) → choisir un fil plat.
-S'il s'agit d'une borne circulaire (comme une borne ou un boulon), les deux peuvent être utilisés, mais les fils circulaires sont plus flexibles et les fils plats doivent être sertis avec des extrémités circulaires.
Étape 2 : Vérifiez le chemin d'installation et l'environnement
-Le chemin est fixe, droit ou légèrement courbé → choisir une ligne plate.
-Le chemin est complexe, nécessitant plusieurs virages ou passant par des trous étroits → choisir une ligne circulaire.
